Style _ RS
01 RS 610 L

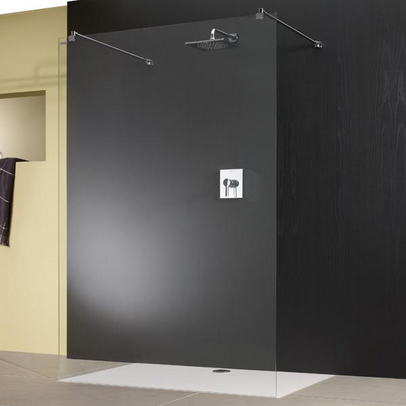

02 RS 600
03 RS 614 L
04 RS 614 L
05 RS 614 L
06 RS 624 L
07 RS 624 L
08 RS 624 L
09 Schanier Chrom Hochglanz
10 Schanier Chrom Satin
11 Innen Scharnier Ansicht von aussen

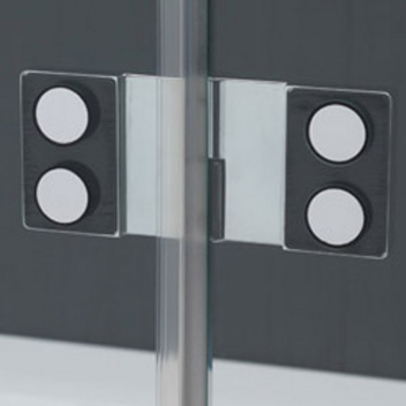

12 Aussen Scharnier Ansicht von innen
13 Griff Soft Square mit Puffereinlage
14 Griff Soft Square Chrome Hochglanz
15 Griff Square C74 Chrom Hochglanz
16 Griff Soft Square Chrome Satin
17 Griff Square Chrom Satin Ansicht innen
18 Einlage fuer Griff und Scharnier
19 Qu erkonsole
20 Scharnier geoeffnet
21 Scharnier geschlossen
22 Scharnier angeklappt
23 Aushebe Sicherung Fixierung des Hebe Senkmechanismus
Serienmerkmale
Frei begehbare Echtglasabtrennungen.
Geeignet für den barrierefreien Duschbereich oder zur Montage auf Wanne.
- Standardhöhe 2000 mm
- Modelle RS 604, RS 614, RS 624 mit Drehflügel ausgestattet
- Einscheiben-Sicherheitsglas ESG, 8 mm Fest- und Seitenwandscheiben, 6 mm Drehflügelscheiben, inkl. Reichel Top-Clean RTC Glasbeschichtung
- Durchgängiges Dichtprofil im Drehbereich
- Griffe im Scharnierdesign mit Puffereinlage
- Aussteifungs-Konsolen in Länge kürzbar, im Winkel zur Wand variabel
- Hoher Vorfertigungsgrad für schnelle und exakte Montage
- Große Modellpalette, freistehende Wände, sowie Modelle mit Drehflügel oder Spritzschutzteilen
Scharniere und Eckbeschläge
- Metallbeschläge, verchromt
- Scharniere für Drehflügel mit Hebe-Senktechnik, Eckbeschläge auch für Sonderwinkel
- Modernes, markantes Design der Beschläge und Griffe mit glatten Flächen für leichte Reinigung
- Glasbefestigungs-Einsätze innen flächenbündig, für leichte Pflege
- Hebe-Senktechnik im unteren und oberen Scharnier, mit Zwischenabsenkung bei 90°-Öffnung
- Durchgängige Dichtung im Scharnierbereich für hohe Dichtheit und Pflegeleichtigkeit
- Aushebe-Sicherung gegen ungewolltes Ausheben der Flügel
- Baugleiches Scharnier bei allen Modellen
Wand-Klemmprofil
- Solides Wand-Klemmprofil mit hoher Montagefreundlichkeit, zum Einsatz von 8 mm ESG
- Modernes, markantes Design, glatte Flächen für leichte Reinigung
- Ausfallsicherung in oberer Profilabdeckung
- Durchgängige Steckdichtung innen, bildet einen sauberen Übergang von Glas zu Aluminium
- Breitenverstellung bis 25 mm im Profil
- Befestigungslöcher, Stell- und Klemmschrauben einfach zu erreichen
- Ausrichtung der Glasscheibe parallel zum Wannenrand oder Bodenfuge möglich
Echtglasvarianten (ESG) mit Glasveredelung Reichel Top Clean - RTC
*Gebogene Echtglasscheiben (ESG) sind nur in der Variante ET2 glatt, hell lieferbar.
